콘크리트 벽 또는 천장에 물체를 걸 때
자주 쓰는 이것!
오늘 알려드릴 체결용품은
"철골 구조나 목조 기둥 밑부분 등 구조물과
콘크리트를 연결하는 볼트”
바로
콘크리트 앙카볼트(Concrete Anchors) 입니다.
철근과 콘크리트의 기초를 연결하는 볼트
「콘크리트 앙카볼트」
그럼 본격적으로
#앙카볼트종류 와 #앙카볼트시공 방법에 대해
알려드릴께요
(팔로우 팔로우 미~)
앙카볼트 종류
종류 : 웨지앙카, 세트앙카, 스트롱앙카, 드롭인 앙카
(왼쪽)웨지앙카 / (오른쪽)세트앙카
(왼쪽)스트롱앙카 / (오른쪽)드롭인앙카
#콘크리트앙카 도 종류가 많지만
그 중 가장 자주 쓰이는 #앙카종류 는
다음과 같습니다.
구조 보강 등의 다양한 용도로 활용되는

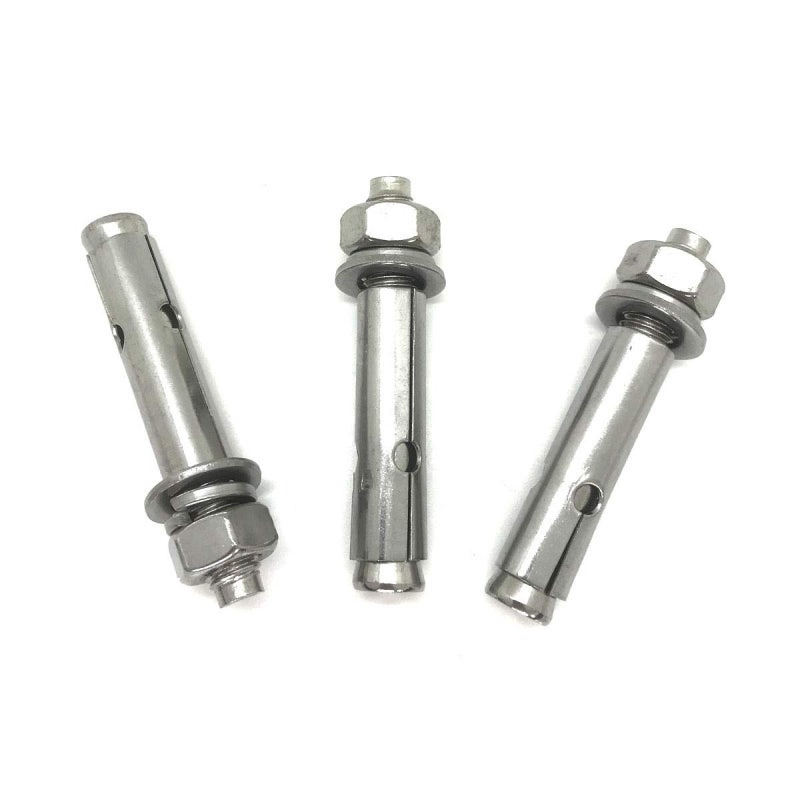

세트앙카
strong anchor
#세트앙카 는 우리가 가장 일반적으로 사용하는
기본 앙카로, 시공과 동시에 고하중을 유지하고
충격하중과 내진에 적합하여
건축 및 토목 건설공사, 전기공사, 배관공사, 철물 등의
각종 공사에 사용이 되고 있습니다.
콘크리트 천장 또는 바닥이나 벽에 구멍을 뚫어
세트앙카를 넣고 앙카펀치와 망치로 고정시킨 후
너트를 조여서 부착물을 고정할 수 있으며
구조 보강 등의 다양한 용도로 활용되어 사용됩니다.

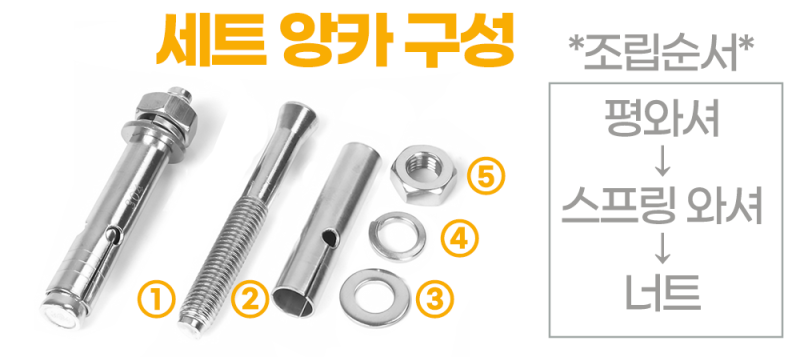

#세트앙카볼트 는 인치볼트와 캡, 평와셔, 스프링와셔, 너트로 구성이 되어 있습니다.
일반적으로 인치 규격으로 유통되며 동일한 인치 규격의 너트와 결합되는데

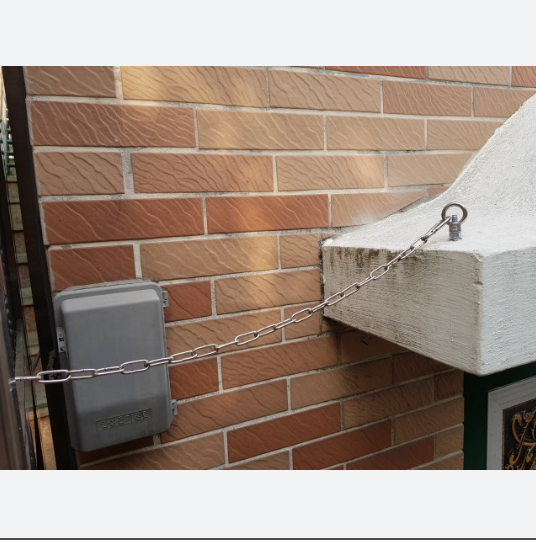

같은 규격의 아이너트와도 결합해 고리형태로도 활용하여 사용할 수 있습니다.
재질에 따라 스텐과 철, 두 가지 종류로 나오며
#스텐세트앙카 가 더 고강도이며 내식성이 우수합니다.
세트앙카 설치 방법
HOW TO INSTALL
#세트앙카_시공 시에는 해머드릴과 규격에 맞는 기리,
세트앙카펀치, 망치, 스패너가 필요합니다.
이 때, 세트앙카 펀치는 세트앵커보다 길이가 길어야 하며
짧은 경우에는 사용 할 수 없습니다.
STEP1. 구멍을 뚫기 전, 세트앙카 바닥에서 캡이 들어가기 전의 깊이만큼만
드릴비트에 표시해줍니다.
STEP2. 해머드릴과 콘크리트 기리를 사용하여 표시한 깊이만큼 천공해줍니다.

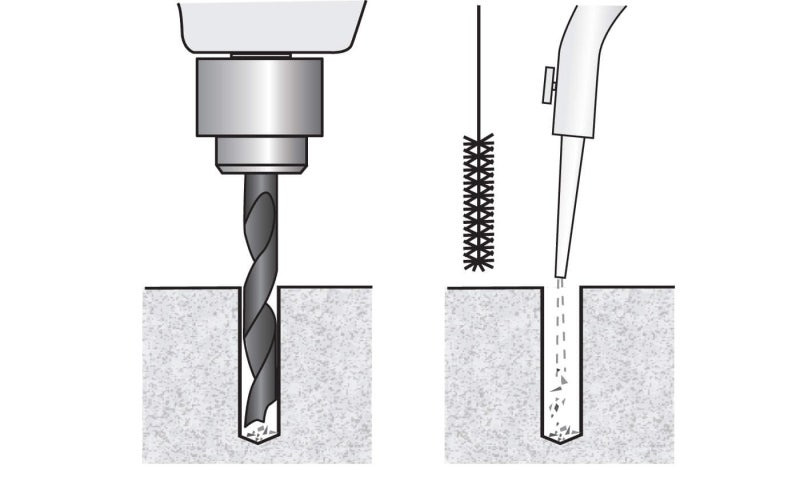

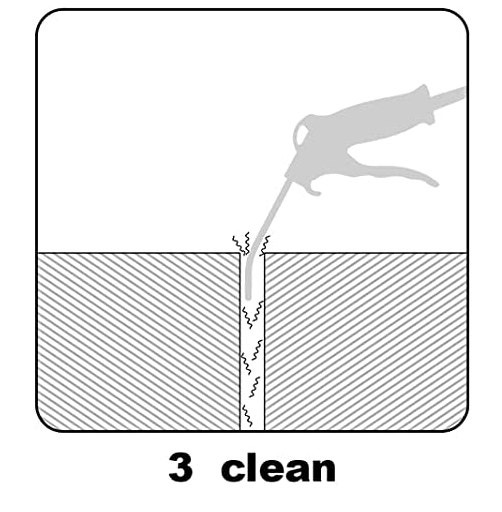

STEP3. 드릴로 천공 작업 후 콘크리트 분진 등으로
막힌 구멍을 브러쉬나 에어펌프 등을 활용해 분진을 제거합니다.
STEP4. 세트앵커에서 와셔와 너트를 분리하고 볼트와 캡만 구멍에 삽입합니다.

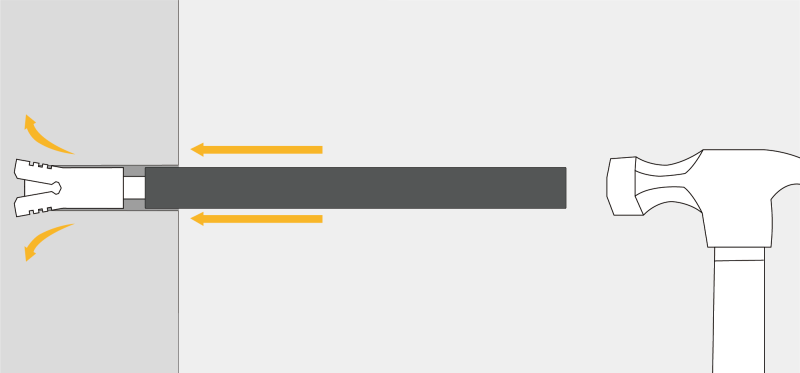

STEP5. 캡 위에 세트앵커 펀치를 대고 망치를 때려
캡의 구멍 안으로 집어 넣으면 캡 하부가 벌어져 확장이 되면서
세트앙카가 콘크리트에 완전히 고정이 됩니다.
STEP6. 망치로 때려 캡이 구멍 안으로 완전히 들어가 고정이 되고
구멍 위에는 볼트 부분만 남게 되면 그 위에 고정하려는 구조물을 올리고
평와셔-스프링와셔-너트 순으로 끼워 너트를 적당히 체결해주면 설치가 끝납니다.
세트앙카 요약
동일한 인치 규격의 너트와 결합!
타격 시 캡 하부가 벌어져 확장되면서 고정되는 원리!
세트앙카와 달리 별도의 앙카펀치가 필요없는

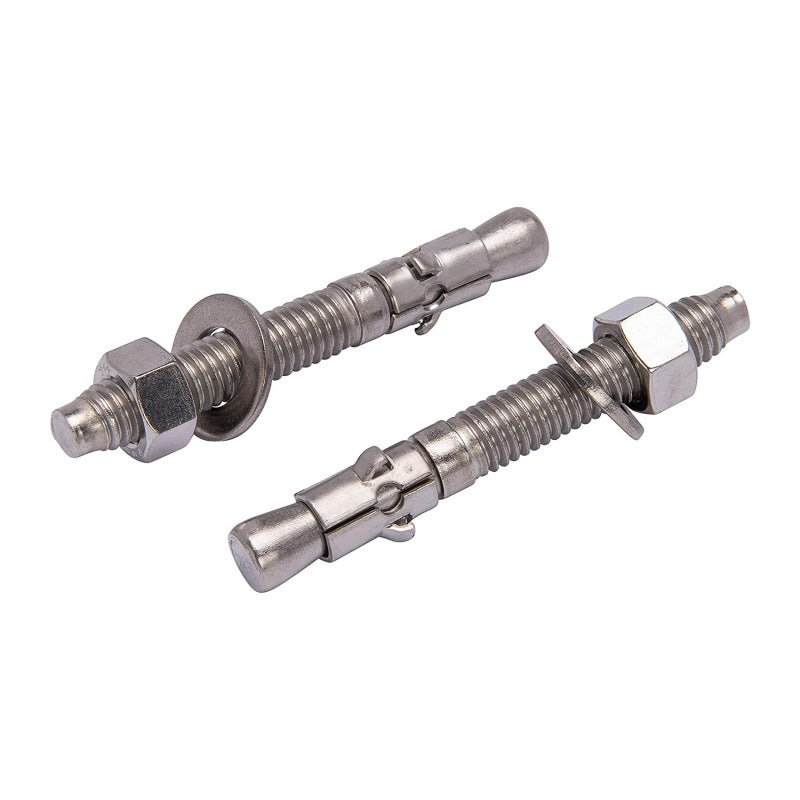

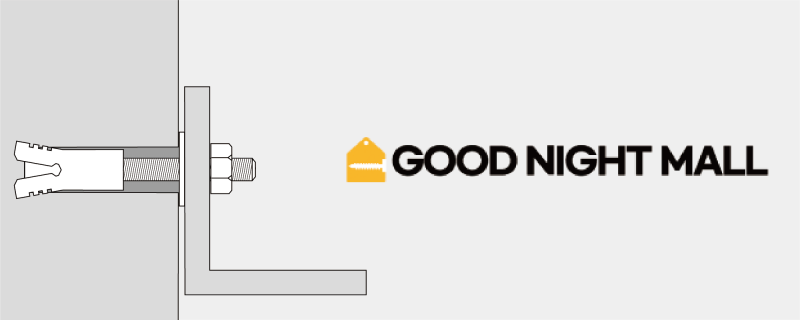

웨지앙카
strong anchor
#웨지앙카 는 보통 콘크리트나 대리석 등에 사용하며
고정용으로 다용도로 사용됩니다.
너트를 분리하지 않고 시공할 수 있으며
세트앙카와 달리 앙카펀치로 필요 없습니다.
웨지앙카는 철 재질과 스텐 재질, 두 가지 종류가 있습니다.
#스텐웨지앙카 가 더 내식성이 우수하고 고강도입니다.
웨지앙카를 망치로 쳐서 박은 다음, 복스로 쪼여서 너트를 체결해
앙카를 확장시켜 고정하는 방식으로 효율적인 시공을 할 수 있어
공기단축과 이로 인한 인건비 절감 효과까지 볼 수 있습니다.
#웨지앙카_규격 을 알아보자면, 굵기는 M8, M10, M12, M16, M20 등이 있으며
기장은 65mm, 75mm, 80mm, 100mm, 120mm, 140mm, 145mm,
150mm, 180mm, 200mm, 250mm, 300mm 등이 보편적으로 사용됩니다.
웨지앙카 설치 방법
HOW TO INSTALL
#웨지앙카_설치 할 때에는 함마드릴과 규격에 맞는 드릴비트, 망치,
스패너 또는 임팩드라이버와 너트를 조일 수 있는 규격에 맞는 복스알이 필요합니다.
STEP1. 먼저, 부착물에 알맞는 앙카볼트와 드릴비트를 선정한 후
앙카볼트 길이만큼 드릴비트에 표시해둡니다.
STEP2. 앙카볼트 길이만큼 최대한 깊이 들어갈 수 있도록 천공합니다.
STEP3. 에어건이나 콤프레샤 등을 이용하여
뚫어놓은 구멍 내부의 이물질을 제거합니다.
STEP4. 천공한 구멍에 앙카를 꽂아 넣고 망치를 쳐서 아래로 박아줍니다.
앙카볼트를 복스로 조일 시, 조금 올라오기 때문에 최대한 아래로 깊게 박습니다.
STEP5-6. 마지막으로 스패너 또는 복스로 너트를 적당히 조여 고정합니다.
너트를 조일수록 볼트가 조금씩 위로 올라오면서 구멍 아래쪽에 박혀있는
앙카볼트 확장 슬리브가 확장되면서 밀착 고정됩니다.
웨지앙카 요약
너트를 조일수록 슬리브가 확장되면서
밀착 고정되는 원리!
짧은 삽입 깊이로 중간하중용에 주로 사용하는

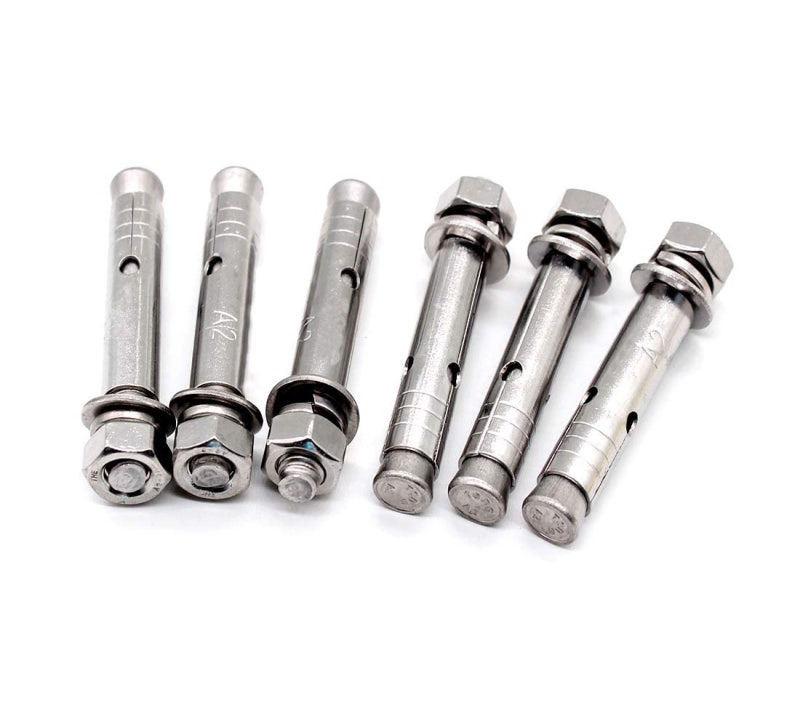

스트롱 앙카
strong anchor
#스트롱앙카 는 아이볼트, 전산볼트, 육각볼트 연결 공사 등
짧은 삽입 깊이로 중간하중용에 주로 사용합니다.
시공이 편리하여
작업시간이 단축되고 효율적입니다.
스트롱 앙카 설치 방법
HOW TO INSTALL
스트롱 앙카를 설치하려면 함마 드릴과 앙카에 맞는
적당한 드릴비트, 앙카펀치, 망치가 필요합니다.
STEP1. 우선, 앵커에 맞는 적당한 드릴비트로 앙카의 길이에 맞게 천공을 합니다.
예를 들어, 14mm 외경에는 14mm 콘크리트 드릴비트를 사용해주세요!
STEP2. 천공한 구멍 내부에 콘크리트 가루 등의 분진을 에어펌프 또는 브러쉬 등으로 제거합니다.
STEP3. 핀과 앙카를 천공한 구멍에 넣고 앙카펀치를 사용하여
스트롱 앙카 상부를 망치로 박아 넣습니다.
망치로 스트롱 앙카를 밀어 넣으면 앙카 하부가 벌어져 고정이 됩니다.
STEP4. 마지막으로 적당한 힘으로 볼트를 조여 부착물을 고정하면
작업이 끝나게 됩니다.
스트롱 앙카 요약
타격 시 스트롱 앙카의 하부가 벌어져 고정되는 원리!
스트롱 앙카 펀치 반드시 필요!
스트롱 앙카보다 시공이 쉬운

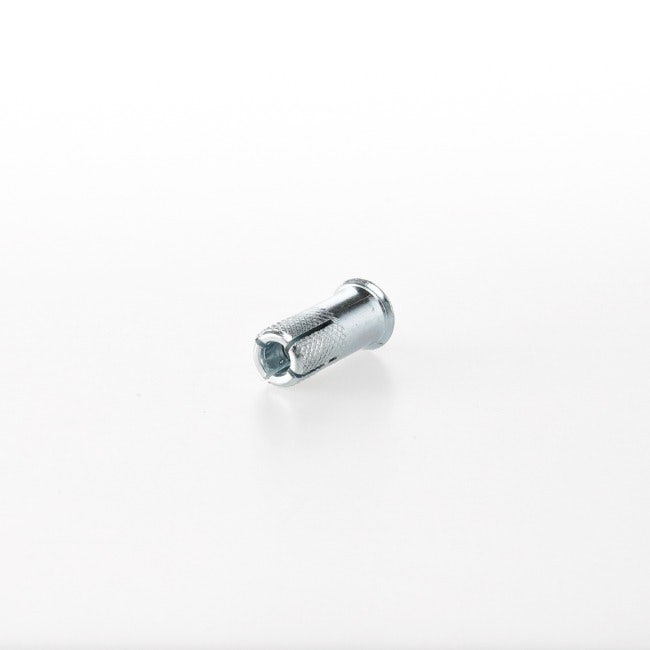

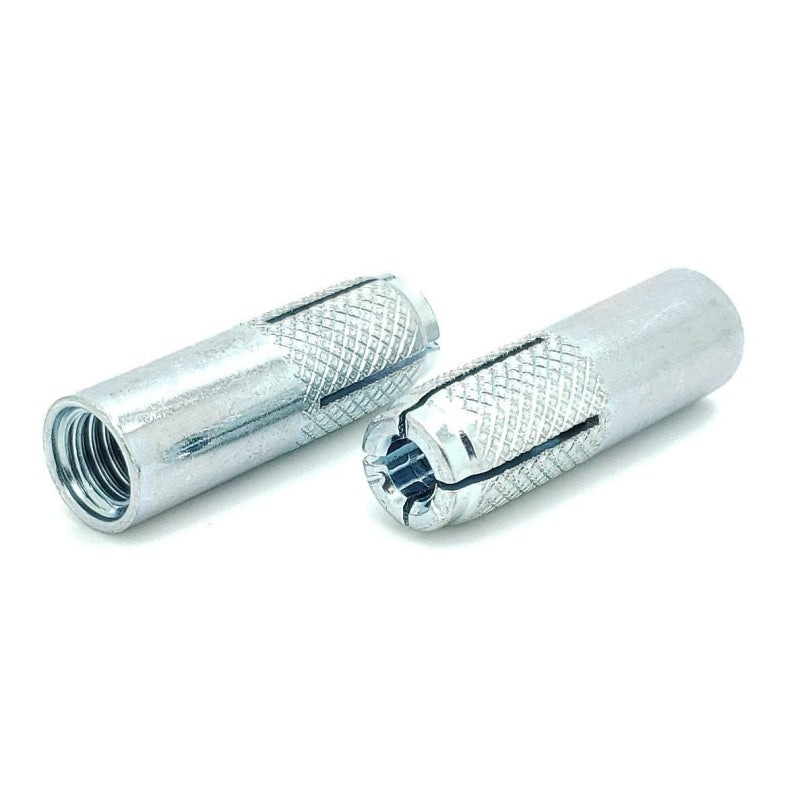

드롭인 앙카
strong anchor
#드롭인앙카 또한 콘크리트 사용에 접합하며,
스트롱앙카와 용도가 비슷하지만 강도는 조금 약한 편입니다.
대신, 스트롱 앙카보다는 타공깊이를 얇게 뚫기 때문에
시공이 좀 더 쉽다는 장점이 있습니다.
천정, 판넬, 아이볼트, 육각볼트, 전산볼트 연결공사 등
보통 전기설비 행거 등을 달 때 많이 사용하며
벽이나 천장에 배관등이 있어 깊게 타공이 힘들 경우에도 사용합니다.
드롭인 앙카 설치 방법
HOW TO INSTALL
드롭인 앙카는 함마드릴과 비트, 앙카펀치와 망치가 필요합니다.
STEP1. 먼저 드롭인 앙카에 맞는 적당한 드릴비트를 선정하여 천공을 합니다.
드롭인 앙카 길이만큼 뚫어주시면 됩니다.
STEP2. 천공한 구멍 내부에 콘크리트 가루 등의 분진을 에어펌프 또는 브러쉬 등으로 제거합니다.
STEP3. 앙카를 넣기 전에 뒷부분 안쪽 쇠가 빠졌는지 확인하고
드롭인 앙카를 구멍 끝까지 망치로 쳐가며 넣어줍니다.
STEP4. 앙카펀치를 구멍에 박혀있는 앙카 속에 집어넣고
망치를 박아서 앙카 하부를 확장시켜 고정합니다.
보통 앙카를 세팅한 후 볼트를 결합하여 시공하므로,
적당한 공구로 볼트를 조여주면 설치가 완료됩니다.
드롭인 앙카 요약
깊게 타공이 어려울 때 사용!
스트롱 앙카보다 더 간편하게 시공!
지금까지 우리가 자주 사용하는 #앙카볼트_종류 와
#앙카볼트_시공방법 에 대해 알아보았습니다.
앵커볼트 체결시 주의사항
⚠️WARNING
너무 과한 토크로 앙카를 조일 경우,
콘크리트가 터지거나 앙카볼트가 절단될 수 있기 때문에
적당한 힘으로 앵커를 조여 주어야 한다는 점!
잊지 마세요~!
더 자세한 앙카볼트 설치방법은
아래 영상을 참고해주세요❗️
자주 문의하는 질문들
-FAQ-
Q. 타프나 텐트를 고정할 때 어떤 앙카와 규격을 써야 하나요?
A. 별도의 앙카 펀치 없이 시공이 간편한 웨지앙카를 추천드리며
M8 웨지앙카 의 사용하중이 6.2kgf이상 되기 때문에
타프 사용용도로 적합합니다.
Q. 플라잉요가 겸 해먹을 설치하려고 합니다. 어떤걸 사면 될까요?
A. 스텐 아이너트와 세트앙카를 결합하여 사용하시면
플라잉요가 설치에 적합합니다. 두께는 3/8 사이즈도 사용 가능하며
조금 더 튼튼하게 사용하고 싶으시면 1/2사이즈를 추천드립니다.
길이는 콘크리트 벽면이 바로 노출되어 있다면 150m정도면 적합하고
콘크리트가 속으로 있다면 더 긴제품을 사용하셔야 합니다.
Q. 1/2 세트앙카는 드릴비트 몇 미리로 타공해야 하나요?
A. 세트앙카의 드릴직경과 동일한 규격의 드릴비트를 사용하시면 됩니다.
즉, 3/8 세트앙카는 14mm로 천공
1/2세트앙카는 17mm로 천공
5/8세트앙카는 22mm로 천공하시면 됩니다.
